P I N E R A

Global Cryocooler pump company
국내외 진공 장비 코팅용 극저온 냉동장치 제작 전문

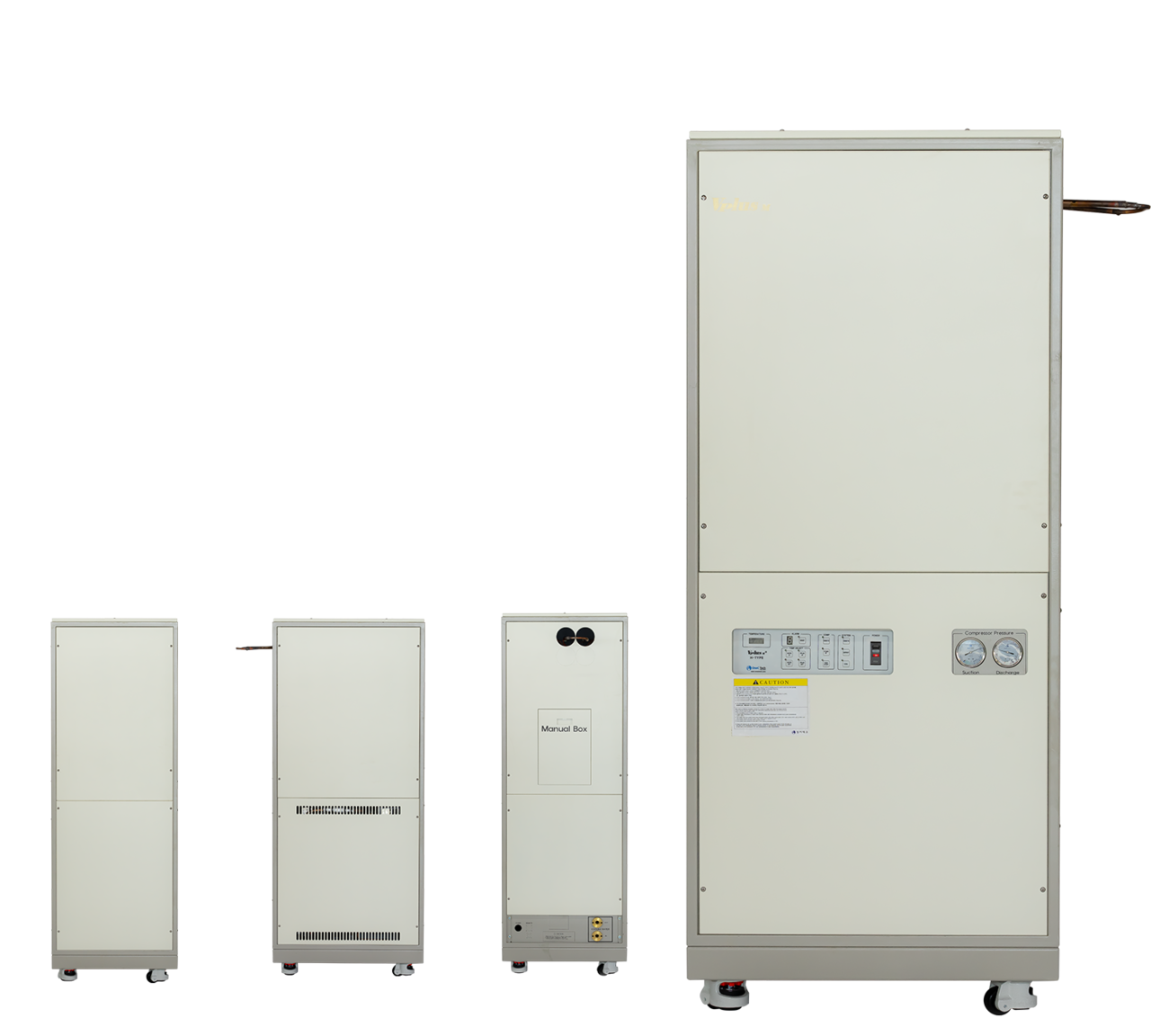

VPLUS cryocooler pump는 증착 과정의 Coating quality를 증가시키며,
증착기 Chamber의 수분을 최대한 제거하여
고진공 도달 시간을 단축합니다.

• 최대 4000watts의 열부하 제거능력 (챔버 내 고온코팅 기능 50°C~250°C 이상)

• 최대 200,000l/sec의 속도

• 수증기를 초저온으로 chamber 내부 cold trap에 응축

• 진공 챔버 내부 수증기 99% 이상 제거

• 유확산펌프 오일 역류 방지

• 진공 펌핑 시간의 25~95% 감소를 통한 생산량 20%~ 100% 증가

• 코팅 시 접착력 및 재현성 증대로 균일한 양질의 제품 양산

• 혁신적인 압축기 전기 용량 저소음+저전력

• 클린룸 설계시 비용점갈

• 적은 칠러 용량으로 비용절감

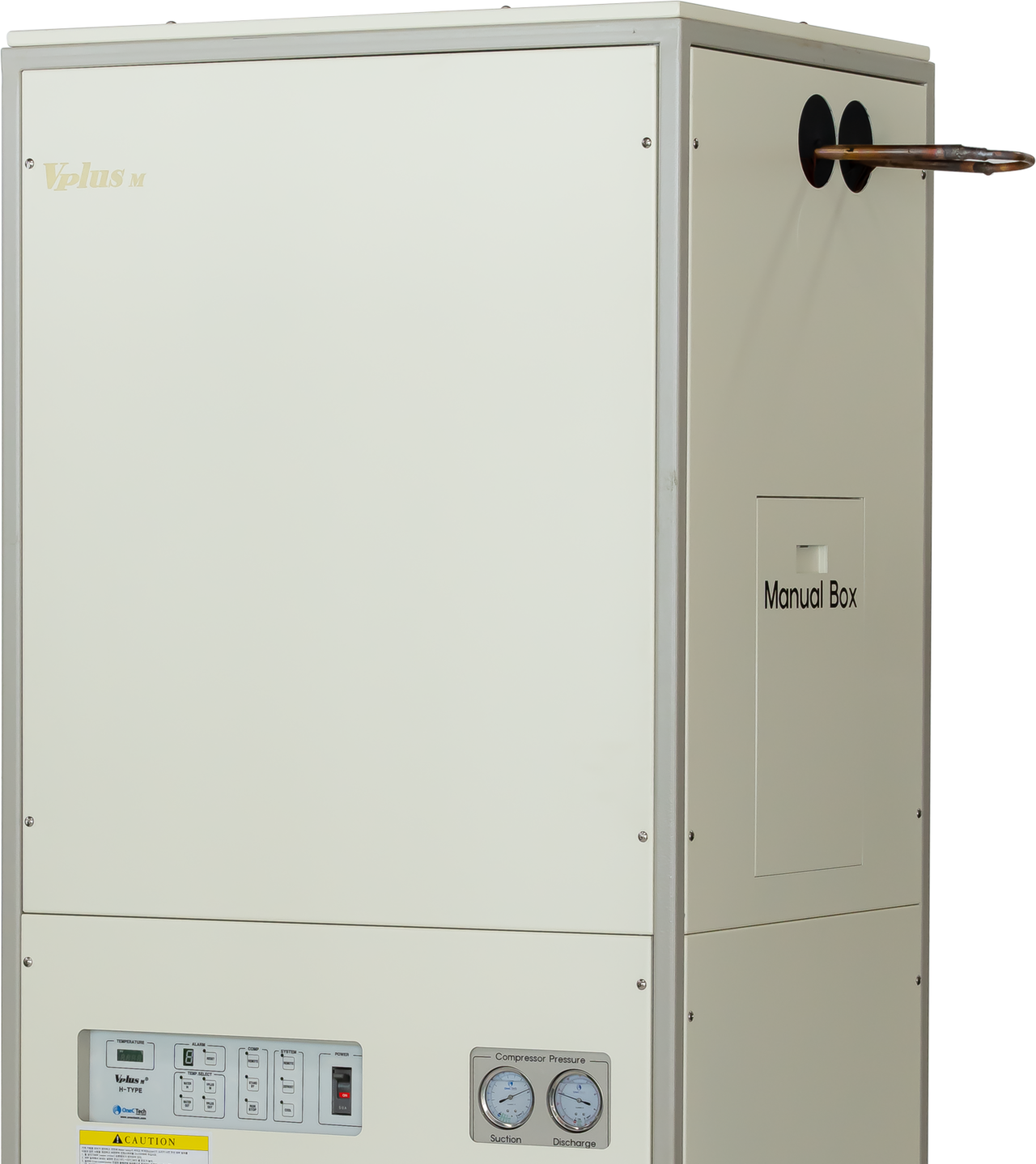

VP-1000H

-120°C  이하의 쿨다운과 제상 기능

고접착 고재현성 양질의 제품 생산

2000Ø 이하의 증착기 권장 사양

증착기 Chamber 연결 타입

Performance

압축기 용량
7.5kW (10HP)
열부하 제거(watts)
2,000
펌핑스피드 (l/sec)
100000
최대 작동 진공도(torr)
1.0 * 10-9
디프로스트 타임(min)
4분이내
디프로스트 온도(°C)
60~ 90
쿨 온도(°C
120 ~ -140
Line Specifications

표면적(m3)
1
파이프외경(mm)
12.7
길이(mm)
21
표준설치배관(m)
2.5
Utilities

물배관(mm)
19
칠러용량(RT)
4~5
적정실내온도(°C)
4~38
장비 수명(year)
8~10
전기 사양
380V 50/60Hz
물온도(°C) / 최소물유량(l)
18 / 20
23 / 30
Dimensions

가로x세로x높이(mm)
810 * 660 *1900
무게(kg)
450

VP-1000C

-120°C  이하의 쿨다운
Diffusion-pump의 Chamber내 유입 차단
Diffusion-Pump 연결 타입

Performance

압축기 용량
7.5kW (10HP)
열부하 제거(watts)
2,000
펌핑스피드 (l/sec)
100000
최대 작동 진공도(torr)
1.0 * 10-9
디프로스트 타임(min)
4분이내
디프로스트 온도(°C)
60~ 90
쿨 온도(°C
120 ~ -140
Line Specifications

표면적(m3)
1
파이프외경(mm)
12.7
길이(mm)
21
표준설치배관(m)
2.5
Utilities

물배관(mm)
19
칠러용량(RT)
4~5
적정실내온도(°C)
4~38
장비 수명(year)
8~10
전기 사양
380V 50/60Hz
물온도(°C) / 최소물유량(l)
18 / 20
23 / 30
Dimensions

가로x세로x높이(mm)
810 * 660 *1900
무게(kg)
450

VP-2000HDS
VP-1000H와 VP-1000C의
두대의 기능을 한대로 수행
고접착 고재현성 양질의 제품 생산
증착기 Chamber와 Diffusion-pump 동시 연결 타입

Performance

압축기 용량
7.5kW (10HP)
열부하 제거(watts)
2,000
펌핑스피드 (l/sec)
100000
최대 작동 진공도(torr)
1.0 * 10-9
디프로스트 타임(min)
4분이내
디프로스트 온도(°C)
60~ 90
쿨 온도(°C
120 ~ -140
Line Specifications

표면적(m3)
1
파이프외경(mm)
12.7
길이(mm)
21
표준설치배관(m)
2.5
Utilities

물배관(mm)
19
칠러용량(RT)
4~5
적정실내온도(°C)
4~38
장비 수명(year)
8~10
전기 사양
380V 50/60Hz
물온도(°C) / 최소물유량(l)
18 / 20
23 / 30
Dimensions

가로x세로x높이(mm)
810 * 660 *1900
무게(kg)
450

VP-2000HX

연결 타입VP-1000H의 펌핑 스피드 25~95% 이상 향상
2000Ø 이상의 고온코팅, 롤투롤, 인라인 스퍼터 권장
증착기 Chamber 연결 타입

Performance

압축기 용량
7.5kW (10HP)
열부하 제거(watts)
2,000
펌핑스피드 (l/sec)
100000
최대 작동 진공도(torr)
1.0 * 10-9
디프로스트 타임(min)
4분이내
디프로스트 온도(°C)
60~ 90
쿨 온도(°C
120 ~ -140
Line Specifications

표면적(m3)
1
파이프외경(mm)
12.7
길이(mm)
21
표준설치배관(m)
2.5
Utilities

물배관(mm)
19
칠러용량(RT)
4~5
적정실내온도(°C)
4~38
장비 수명(year)
8~10
전기 사양
380V 50/60Hz
물온도(°C) / 최소물유량(l)
18 / 20
23 / 30
Dimensions

가로x세로x높이(mm)
810 * 660 *1900
무게(kg)
450

Features


본 제품 사용으로 혁신적으로 증착기 내부의 진공 도달 시간을 단축하게 하며,
고속 진공 및 낮은 수분 분압 유지로, 불량률 감소 및 고품질 코팅 제품의 생산성을 혁신적으로 증대할 수 있습니다.

주요 사용처

• 플라스틱 금속 코팅

• 광학렌즈 코팅

• 필름 증착

• 반도체

• LCD sputter

• 연구소
